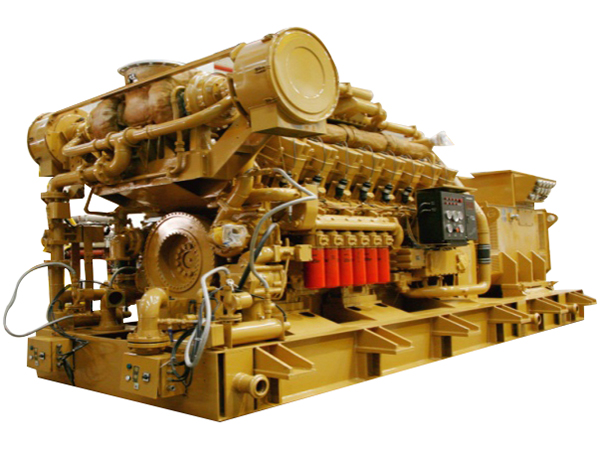

Биогазовые генераторные установки (500 кВт / 1100 кВт)
Основным сырьевым материалом для выработки биогаза является биомасса. Биогаз ценится благодаря его высокой теплотворной способности и чистоте. Широкое применение экологически безопасного биогаза снижает парниковый эффект, а также биогаз может заменить нефть и уголь. Биогаз может перерабатываться из отходов ферм, пищевых заводов, пивоваренных компаний, очистных сооружений, водоочистительных станций и т.д. Биогаз применяется для выработки энергии, а оборудование для рекуперации тепла применяется для выработки тепла из выбросов, благодаря чему можно получить тепловую энергию и способствовать устойчивому развитию. Средняя эффективность использования биогаза может превысить 70%. Таким образом, биогаз не только снижает загрязнение экологии и количество выхлопных газов, но и повышает количество электроэнергии, снижает производственные расходы, повышает эффективность использования ресурсов компаниями.
С 2002 года компания JICHAI начала исследовать и разрабатывать биогазовых установок. Благодаря многолетним усилиям мы разработали биогазовые генераторы на шахтном метане мощностью 550 кВт и 1200кВт, которые также могут быть представлены как генераторные установки. Они сейчас широко применяются в Китае и странах Юго-восточной Азии.
Выработка биогаза представляет собой процесс переработки биомассы в качественную энергию. Основным элементом биогаза является метан (CH4), составляющий около 55%-65% от всего объема биогаза; вторым по процентному содержанию является углекислый газ, составляющий 30% - 40%; оставшиеся 5% - это сероводород, аммиак, водород и угарный газ. При полном сжигании биогаза выделяются только углекислый газ и вода, а также вырабатывается тепловая энергия. Биогаз является чистым топливом.
CNPC JICHAI совместно с WOODWARD в США разработали биогазовые генераторные установки с применением передовых международных технологий сжиганию газа, новейшие технологии электронного управления, технологии сжигания «бедной» топливной смеси и предварительного смешивания газов. Эти технологии позволили изготовить генераторные установки с высокой рентабельностью, надежностью и легкостью в управлении. Данные биогазовые генераторные установки впервые были представлены в 2005 году. На данный момент они были поставлены во многие страны по всему миру в большом количестве и были высоко оценены пользователями.
- Производственный код: 1215Z,6016Z
- 100% права на интеллектуальную собственность.
- Международная технология контроля (Интеллектуальная система управления двигателем EGS02).
- Передовая технология контроля состава горючей смеси (Автоматическое регулирование состава горючей смеси TEJCT).
- Большой поток системы впуска высокого давления подходит для изменения концентрации (от 30% до 60% концентрации метана).
- Впуск воздуха низкого давления и технология сжигания «бедной» топливной смеси (обеспечивают низкое давление газа и низкое количество выбросов).
- Передовой административный блок оборудования (Автоматическая синхронизация и автоматическое распределение нагрузки IG-NT)
- Поточное техническое обслуживание (более 2500 часов бесперебойной работы)
- Технология цифрового мониторинга (полный контроль теплотехнических параметров двигателя и электрических параметров)
- Распределительная энергетическая система (Электро-термическая, Электрическая-горячая-холодная)
- Различная выходная мощность (0.4 кВт/6.3 кВт /10.5 кВт)
| Модель генераторной установки | 500GF-N | 1100GF-N |
| Модель генератора | Серия 1FC, технологии Siemens, бесщеточное возбуждение, автоматический контроль напряжения | |
| Модель панели управления | GPL500 | GPL1100 |
| Номинальная мощность (кВт) | 500 | 1100 |
| Номинальное напряжение (В) | 400В/480В/6300В/10500 | |
| Номинальная частота (Гц) | 50/60 | |
| Номинальный коэффициент мощности | 0.8 | |
| Способ соединения | Трехфазный четырехлинейный, соединение звездой | |
| Класс защиты | IP23 | |
| Класс изоляции | H | |
| Коэффициент регулировки установившегося напряжения | ≤±2.5% | |
| Коэффициент регулировки переходного напряжения | ≤+20%（-15） | |
| Время стабилизации напряжения | ≤1.5 сек | |
| Коэффициент колебания напряжения | ≤1.0% | |
| Коэффициент регулировки установившейся частоты | 0～5% | |
| Коэффициент регулировки переходной частоты | ≤±10% | |
| Время стабилизации частоты | ≤7 сек | |
| Коэффициент колебания частоты | ≤0.5% | |
| Габариты (мм) | 5120×2040×2776.5 | 6198×2540×2180 |
| Вес (кг) | 13800 | 21000 |
| Модель двигателя | G12V190ZLTZ-2 | H16V190ZLTZ-2 |
| Тип | Четырехтактный, V-образный, с турбонаддувом, внутреннее охлаждение входящего воздуха, зажигание запальной свечой, электрический контроль внешнего перемешивания | |
| Количество цилиндров | 12 | 16 |
| Диаметр цилиндра (мм) | 190 | 190 |
| Ход поршня (мм) | 210 | 215 |
| Выпускной объем цилиндра (л) | 71.5 | 97.53 |
| Номинальная скорость (об/мин) | 1000/1200 | 1000/1200 |
| Номинальная мощность (кВт) | 550 | 1200 |
| Нейтральная скорость | 700 об\мин | |
| Давление газа | 100~400 кПа | |
| Расход газа | ≤11000 кДж/ кВтч | ≤9500 кДж/ кВтч |
| Расход масла | ≤0.8 г/ кВтч | ≤0.6 г/ кВтч |
| Температура выхлопного газа (перед турбиной) | ≤650℃ | |
| Температура нагревательной воды | < 85℃ | |
| Температура воды промежуточного охлаждения | < 45℃ | |
| Температура масла | < 90℃ | |
| Коэффициент регулирования скорости | 0～5 % | |
| Способ охлаждения | Водяное охлаждение, открытого типа с башней охлаждения, закрытого типа с горизонтальным или вертикальным радиатором | |
| Смазка | Смазка барботажем | |
| Тип запуска | Запуск электромотором | |
| Вращение | Против часовой стрелки (по направлению к выходному зажиму) | |

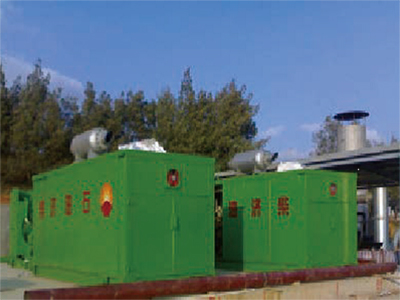

Проект биогазовой генераторной установки Сычуане

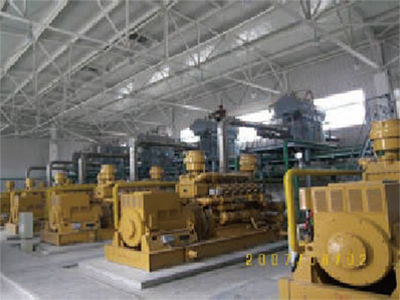

Проект биогазовой генераторной установки в Таиланде

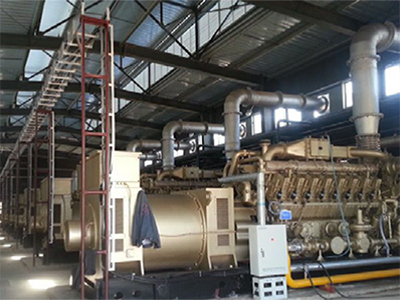

Проект биогазовой генераторной установки в Нанкине
