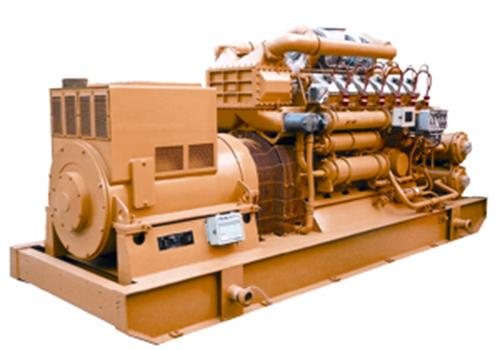

Газовые генераторные установки на шахтном метане（600кВт/1100кВт）
Шахтный метан характеризуется высоким тепловым КПД и низким уровнем загрязнения. Шахтный газ используется для выработки энергии, а установка рекуперации тепла для переработки тепла из выхлопных газов. Таким образом, не только снижается выброс парникового газа, но и способствует устойчивому развитию и снижает потребность в большом количестве электроэнергии.
Начиная с 2002 года, компания CNPC JICHAI начала исследовать и разрабатывать биогазовых установок. Благодаря многолетним усилиям мы разработали газовые генераторы на шахтном метане (600кВт/1100кВт), которые также могут быть представлены как газовые генераторные установки для широко спектра применения.
С 2005 года мы увеличили объем инвестиций на разработки и исследования газовых генераторных установок на шахтном метане, а также развивали сотрудничества с научно-исследовательскими институтами угольных шахт и шахтного метана в Китае. Передовые технологии управления и технология сжигания «бедной» топливной смеси обеспечили высокие колебания в концентрации газа. Оптимальная система впуска позволяет газотурбинному агрегату, с давлением газа в 3-15 кПа, сжигать 8%-60% концентрата метана. Газовые генераторные установки на шахтном метане отличаются высокой степенью безопасности, надежностью и длительным сроком службы. Наши генераторные установки характеризуются высокой рентабельностью, безопасностью и качеством, а также соответствуют требованиям международных стандартов.
- Номинальная мощность：1512Вт, 6016Вт.
- Интеллектуальная система управления двигателем EGS02 по замкнутому контуру в рабочем режиме.
- Автоматическое регулирование состава горючей смеси: система TEJCT.
- Система впуска воздуха с высоким давлением и большим потоком подходит для разных концентраций (от 30% до 60% концентрации метана)
- В системах впрыска в цилиндры применяется воздух низкого давления.
- Автоматическая синхронизация и автоматическое распределение нагрузки IG-NT.
- 2500 часов бесперебойной работы.
- Полный контроль теплотехнических параметров двигателя и электрических параметров.
- Система распределения энергии используется при нагреве, охлаждении и выработке электроэнергии.
- Класс напряжения: 0.4кВ, 6.3кВ, 10.5кВ
| Модель генераторной установки | 600GF-W | 1100GF-W | |
| Модель генератора | Серия 1FC, технологии Siemens, бесщеточное возбуждение, автоматический контроль напряжения | ||
| Модель панели управления | GPL600 | GPL1000 | |
| Номинальная мощность (кВт) | 600 | 1100 | |
| Номинальное напряжение (В) | 400В/6300В/10500 | ||
| Номинальная частота (Гц) | 50 | ||
| Номинальный коэффициент мощности | 0.8 | ||
| Способ соединения | Трехфазный четырехлинейный, соединение звездой | ||
| Класс защиты | IP23 | ||
| Класс изоляции | H | ||
| Коэффициент регулировки установившегося напряжения | ≤±2.5% | ||
| Коэффициент регулировки переходного напряжения | ≤+20%（-15） | ||
| Время стабилизации напряжения | ≤1.5 сек | ||
| Коэффициент колебания напряжения | ≤1.0% | ||
| Коэффициент регулировки установившейся частоты | 0～5% | ||
| Коэффициент регулировки переходной частоты | ≤±10% | ||
| Время стабилизации частоты | ≤7 сек | ||
| Коэффициент колебания частоты | ≤0.5% | ||
| Габариты (мм) | 5120×2040×2776 | 6198×2540×2180 | |
| Вес (кг) | 13800 | 21000 | |
| Модель двигателя | G12V190ZLTW-2 | H16V190ZLTW-2 | |
| Тип | Четырехтактный, V-образный, с турбонаддувом, внутреннее охлаждение входящего воздуха, зажигание запальной свечой, электрический контроль внешнего перемешивания | ||
| Количество цилиндров | 12 | 16 | |
| Диаметр цилиндра (мм) | 190 | 190 | |
| Ход поршня (мм) | 210 | 215 | |
| Выпускной объем цилиндра (л) | 71.5 | 97.53 | |
| Номинальная скорость (об/мин) | 1000 | 1000 | |
| Номинальная мощность (кВт) | 650 | 1100 | |
| Нейтральная скорость | 700 об\мин | ||
| Давление газа | 100~400 кПа | ||
| Расход газа | ≤11000 кДж/ кВтч | ≤9500 кДж/ кВтч | |
| Расход масла | ≤0.8 г/ кВтч | ≤0.6 г/ кВтч | |
| Температура выхлопного газа (перед турбиной) | ≤650℃ | ||
| Температура нагревательной воды | < 85℃ | ||
| Температура воды промежуточного охлаждения | < 45℃ | ||
| Температура масла | < 90℃ | ||
| Коэффициент регулирования скорости | 0～5 % | ||
| Способ охлаждения | Водяное охлаждение, открытого типа с башней охлаждения, закрытого типа с горизонтальным или вертикальным радиатором | ||
| Смазка | Смазка барботажем | ||
| Тип запуска | Запуск электромотором | ||
| Вращение | Против часовой стрелки (по направлению к выходному зажиму) | ||

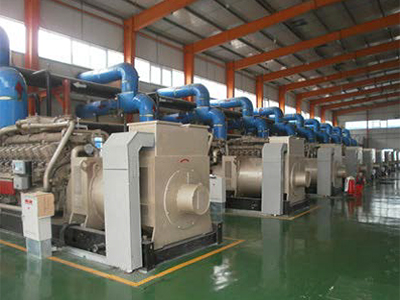

Проект газовой генераторной установки на шахтном метане в Шанси

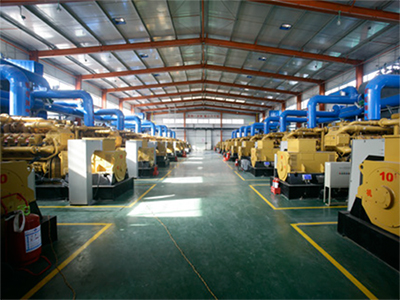

Проект газовой генераторной установки на шахтном метане в Шанси

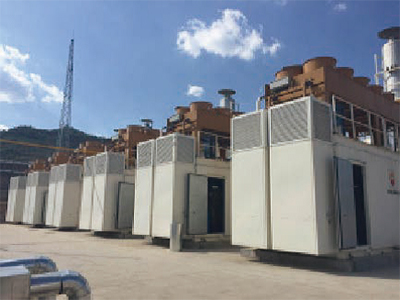

Проект газовой генераторной установки на шахтном метане в Нинся
